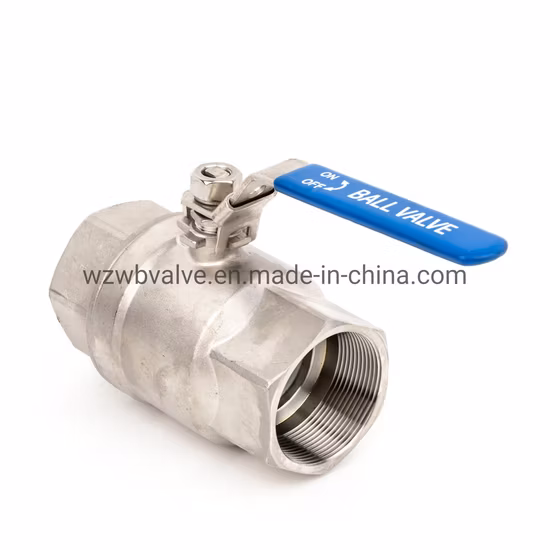

DIN3202-M3 Экономичный легкий тип Внутренняя резьба Pn63 Резьба Bsp/Фланец Нержавеющая сталь 1 шт. 2 шт. 3 шт. Шаровой кран Pn63 с запирающим устройством ISO

Базовая информация

Модель №.	Q11F
Материал	нержавеющая сталь
Форма подключения	нить
Режим вождения	Руководство
Номинальное давление	Пн10-Пн64
Канал	Прямой парень
Состав	Плавающий шаровой кран
Введите	Плавающий шаровой кран
функция	Неисправность
Температура	-20~232
Приложение	Вода, масло, воздух
Диапазон размеров	Ду15~Ду100
Материал корпуса	Вкб/CF8/CF8m
Транспортный пакет	Картонная коробка + фанерная коробка
Спецификация	CE
товарный знак	ВЭНБАО
Источник	Китай
HS-код	8481804090
Производственная мощность	10000 штук/месяц

Описание продукта

WB-20 DIN3202-M3 2PC шаровой кран из нержавеющей стали с внутренней резьбой
Характеристики:
СТАНДАРТ РЕЗЬБЫ: NPT, BSPT, DIN259, DIN2999, ISO228 КЛАСС А.
МАКС. ДАВЛЕНИЕ: 6,4 МПА
ДИАПАЗОН ТЕМПЕРАТУРЫ: от -20°C до 232°C.
ПОДХОДЯЩАЯ СРЕДА: ВОДА, МАСЛО, ВОЗДУХ И НЕКОТОРЫЕ КОРРОЗИОННЫЕ ЖИДКОСТИ.
Противовыбросовой вал/полное соединение
ДЕНЬГИ ОТТОЧНЫ
1000 фунтов на квадратный дюйм (PN64) WOG
СТАНДАРТ МАТЕРИАЛА: S45C/ASTM A216 GR-WCB/DIN1.00619.
СС316/АСТМ А351 ГР-КФ8М/ДИН1.4408
СС304/АСТМ А351 ГР-КФ8/ДИН1.4308

Основные детали и материалы

1	Тело	ВКБ/CF8M/CF8	8	Упаковка	ПТФЭ
2	Крышка	ВКБ/CF8M/CF8	9	железа	СС304/СС
3	Сиденье	ПТФЭ	10	Ручка	СС304/СС
4	Мяч	СС316/СС304/СС	11	Пружинный диск	СС304/СС
5	Стенгель	СС316/СС304/СС	12	гайка вала	СС304/СС
6	поэзия	ПТФЭ	13	Запирающая деталь	СС304/СС
7	упорная шайба	ПТФЭ	14	Пластиковая упаковка	Пластик

Основные размеры

НПС	DN	Д	л	Вт	ЧАС	Ра	руб.
1/2"	15	15	75	110	71	18	4
3/4"	20	20	80	122	67,5	18	4
1"	25	25	90	122	70	18	5
11/4"	32	32	110	170	80	25	5
11/2"	40	38	120	170	91	25	5
2"	50	50	140	170	98	50	5
21/2"	65	64	185	210	128	-	-
3"	80	76	205	240	134	-	-
4"	100	100	240	314	160	-	-
